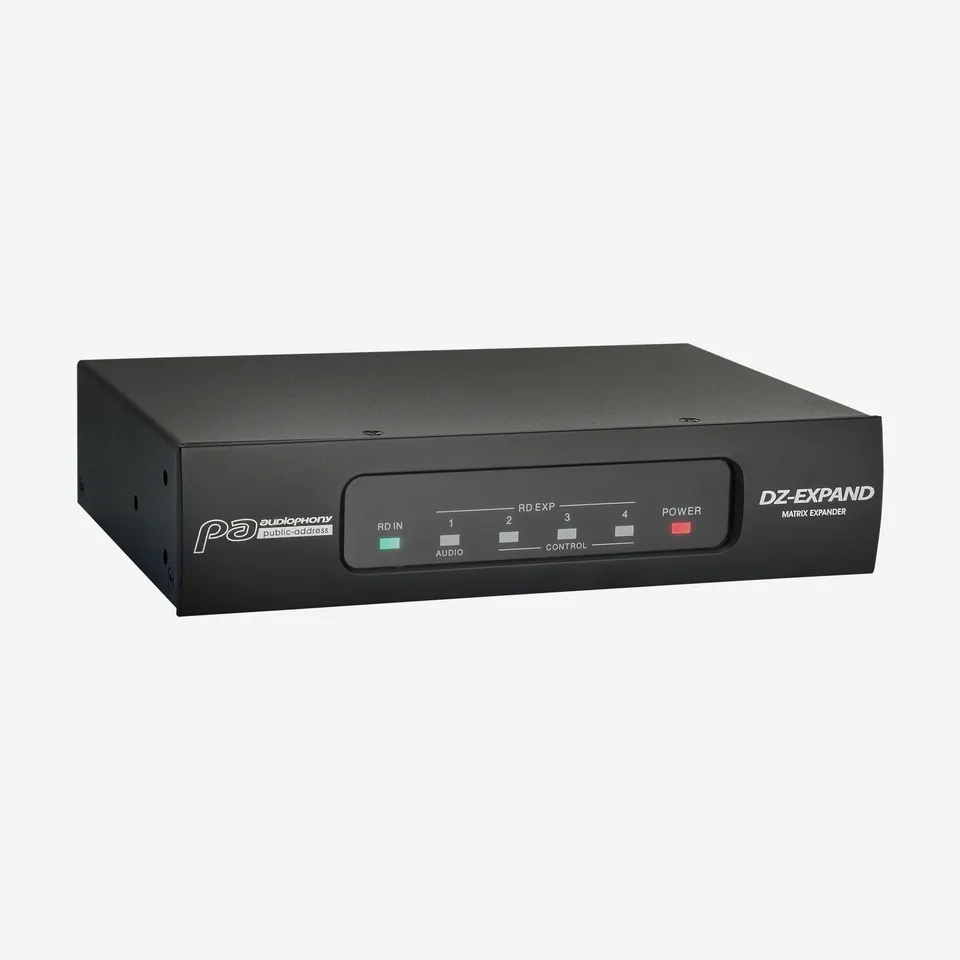

Le boîtier Audiophony DZ-EXPAND appartient à la gamme Matrices DZ. Cet extendeur de matrice audio multiplie les contrôleurs reliés à la matrice et déporte les connexions en étoile. Il gère les liaisons RD vers DZ-MICDESK, DZ-CTL, DZ-PAD et DZ-BOX22 sur câble CAT5e ou CAT6 jusqu’à 100 mètres, avec alimentation 24 V DC si besoin.
En stock
-
1
+
Recevez-le sous 3 à 5 jours ouvrés.
10 personnes consultent cet article.22 exemplaires vendus aujourd’hui.Plus que 8 exemplaires en stock.
Audiophony Matrices DZ : boîtier d’extension pour matrice audio
Le DZ-EXPAND se connecte à la matrice par le port RD IN. Il répartit ensuite les liaisons vers les postes de contrôle en étoile quand le chaînage n’est pas possible. Le boîtier accepte les contrôleurs DZ-MICDESK, DZ-CTL, DZ-CTL2OUT, DZ-PAD et l’interface DZ-BOX22. L’installation utilise du câble réseau CAT5e ou CAT6 d’une longueur maximale de 100 m entre chaque appareil.

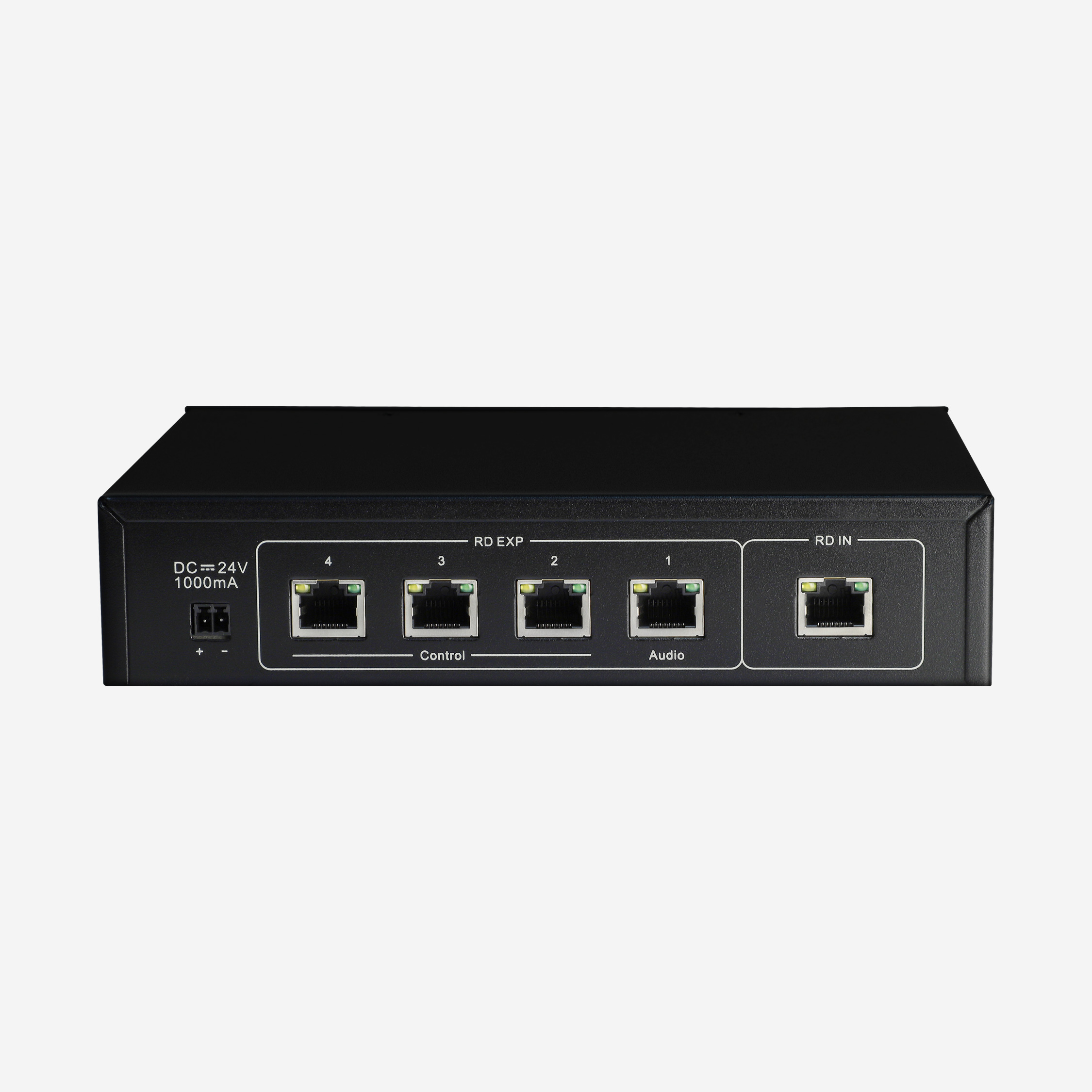

Les ports RD EXP transportent l’audio et les données pour les pupitres distants. Les ports 2/3/4 Control transportent les données de pilotage uniquement. Si plusieurs contrôleurs sont branchés ou si la distance est grande, le boîtier s’alimente en 24 V DC.
Tous les produits de la série DZ doivent avoir le même firmware pour fonctionner ensemble. Tous les appareils doivent rester connectés pendant la mise à jour. Le logiciel V3.0.0 Setting Software ne fonctionne pas avec la DZ-MATRIX V6.3II. Le logiciel V2.0.8 Setting Software ne fonctionne pas avec la DZ-MATRIX V7.1II.
Extendeur matrice public address sur câble CAT6 100 m
Ce module d’extension convient aux installations de sonorisation fixe avec matrice. Il simplifie le câblage dans les bâtiments où les pupitres sont éloignés. Le format boîtier se place près des zones de contrôle.
Caractéristiques
Boîtier d’extension pour matrice de la série Matrices DZ
Port RD IN vers la matrice et sorties RD en étoile
Compatible DZ-MICDESK, DZ-CTL, DZ-CTL2OUT, DZ-PAD et DZ-BOX22
Liaison en CAT5e ou CAT6 jusqu’à 100 m entre appareils
Alimentation 24 V DC si plusieurs contrôleurs ou longue distance
Oui sur les ports RD EXP pour les dispositifs audio distants comme DZ-MICDESK et DZ-BOX22. Les ports Control ne transportent que les données de pilotage.
Faut-il mettre à jour le firmware ?
Oui, tous les produits de la série DZ doivent être à jour et connectés pendant l’opération, avec la version Setting Software adaptée à la DZ-MATRIX.
